快速使用指南
DeviceTalk是一款简单易用的工业软件，它可以用于工业数据的采集和可视化展示，呈现和分析其项目和设备生成的数据，也可以用于设备的性能调试和维护。用户无需为每个项目编写专门的上位机软件，仅需配置即可快速启动。
对于包含了Modbus RTU和Modbus TCP等标准通讯协议的工业设备，软件提供的功能包括：
- 趋势图：可以对多达24个信号，进行长达2个小时的实时趋势图显示；
- 趋势图：可以对每一条曲线进行配置，可以方便地对趋势图进行操控，例如启动，停止，暂停，清除等等；
- 数据记录：可以保存数据，可以打开已保存的数据文件，并重现数据和趋势图；
- 数据记录：可以将数据以CSV格式导出，供外部分析；
- 设备配置：丰富的信号配置，设备-信号组-信号的多层树形管理结构，可以方便地对设备和信号进行管理；
- 参数写入：可以对参数方便地进行写入。
以下以一个简单的例子来说明软件的功能和使用的过程。
步骤1：获取设备的Modbus接口表
测试软件是一个简单的信号生成器，它可以生成正弦波和方波的信号，并提供了Modbus Server的通讯接口，用于参数的写入和实时值的读取。
| Modbus寄存器 | 名称 |
|---|---|
| 40101 | 正弦波信号实时值 |
| 40102 | 方波信号实时值 |
| 41001 | 正弦波信号使能 |
| 41002 | 正弦波信号周期 |
| 41003 | 正弦波信号幅值 |
| 41004 | 方波信号使能 |
| 41005 | 方波信号周期 |
| 41006 | 方波信号幅值 |
40101和40102是正弦波信号和方波信号的实时数值；
41001-41003分别是正弦波信号的三个设置，包括使能，幅值和周期；
41004-41006分别是方波信号的三个设置，包括使能，幅值和周期。
通常，对于每一个信号，软件需要了解它的通讯值的格式，如何解析，以及将其从通讯值转换到实际值的方法，实际值的格式，信号的可读写情况等等。
步骤2：设备配置文件的生成

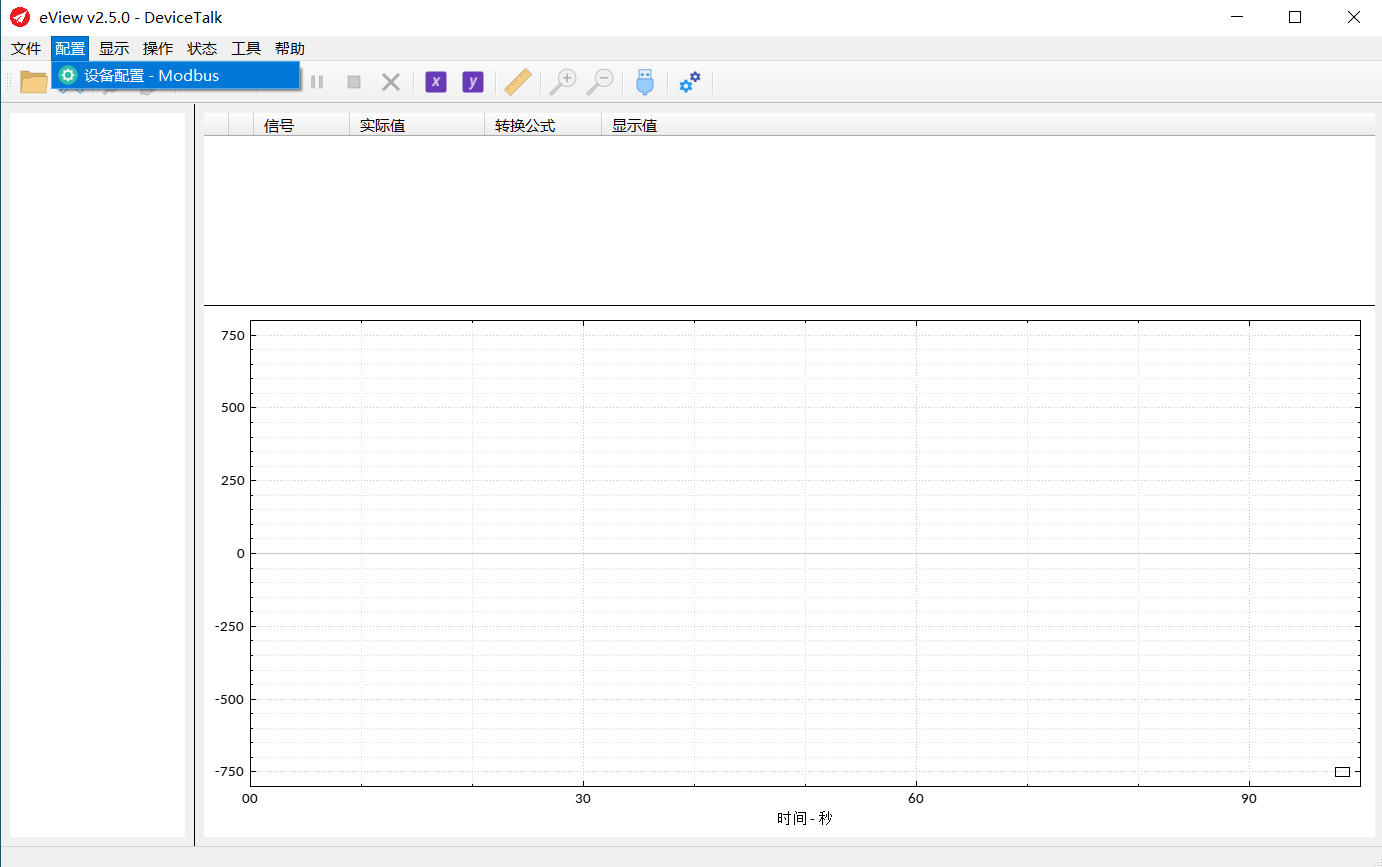

点击“配置”进入“设备配置-Modbus”。
接下去依次对信号表，编组和设置进行操作。

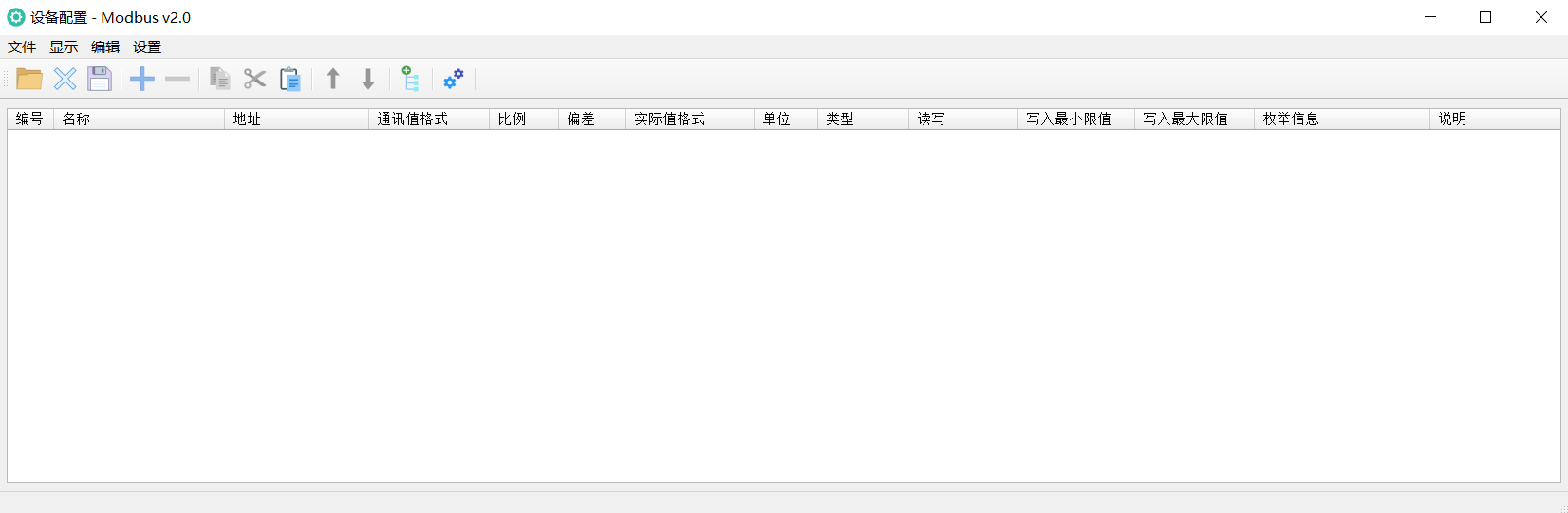

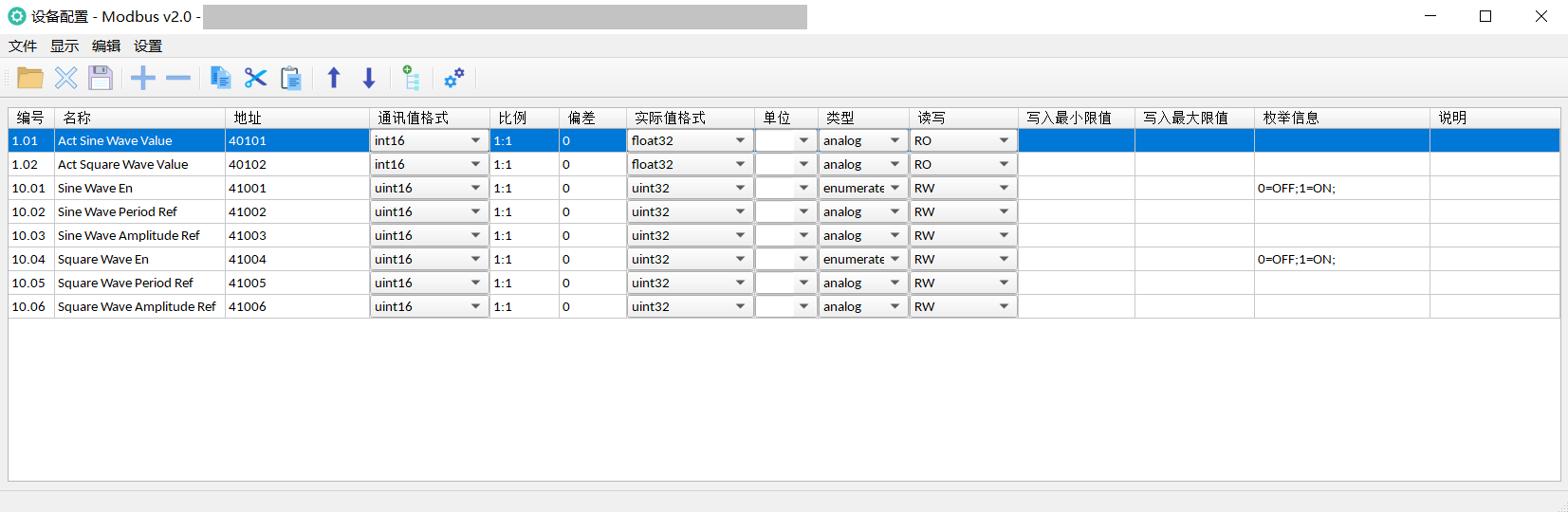

信号表：
依次增加行，并对信号进行如下的设置。

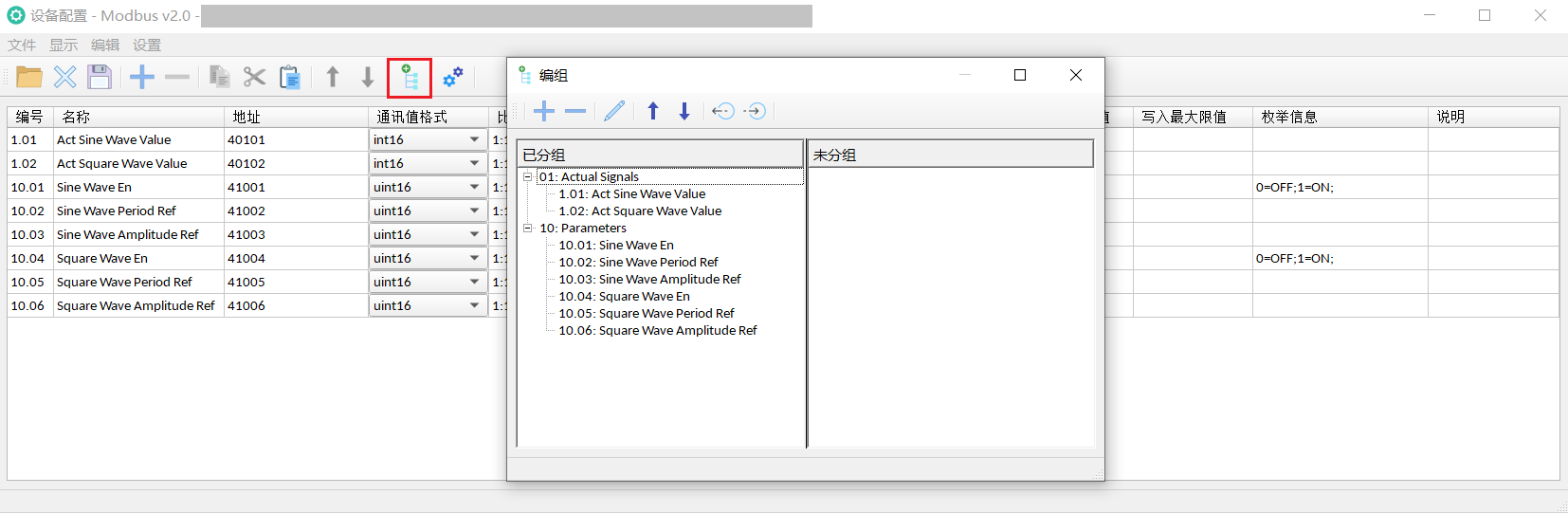

编组：
编组将有利于进行信号的管理，编组之后，将形成“设备-信号组-信号”的三层结构。
编组的配置是可选的，不是必须的。
在这里，增加使用两个组，一个组为01-Actual Signals，另一个组为10-Parameters，并将所有信号分配入这两个组。

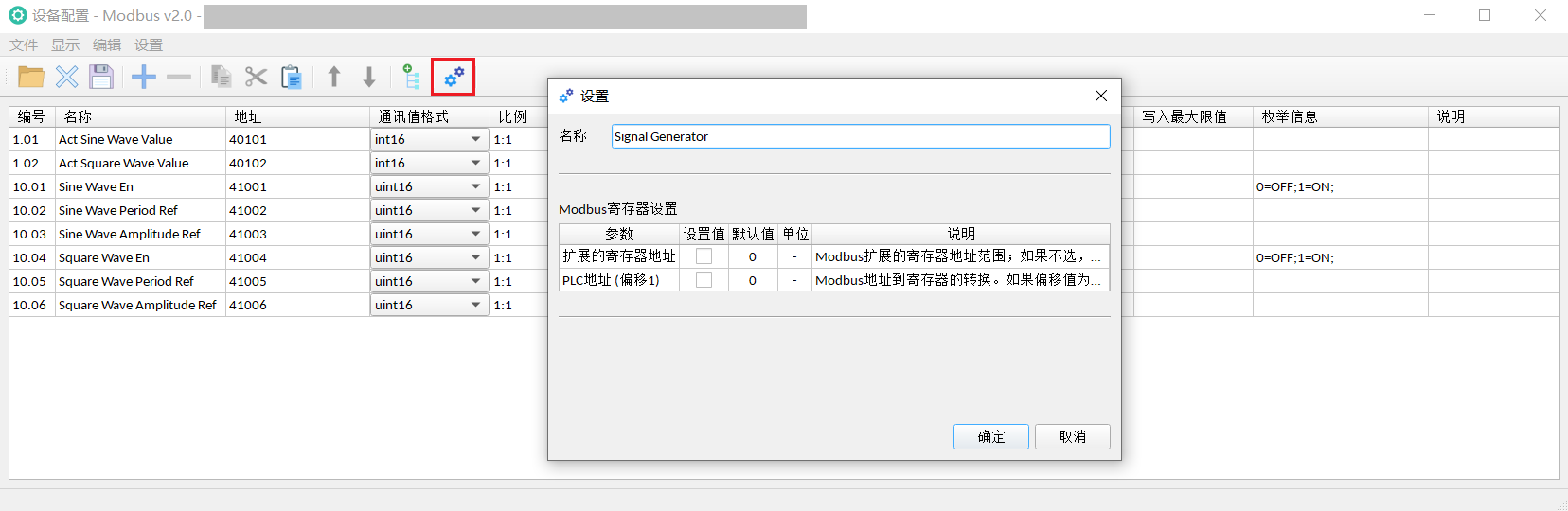

设置：
可以在此输入设备的名称，以及对Modbus寄存器进行设置。
例如：一些设备的Modbus寄存器地址会有1位的偏移，如果存在偏移，则需要勾选“PLC地址（偏移1）”。
保存：
将这里的设置保存为modpar格式的设备配置文件。
步骤3：设备配置文件的载入和使用

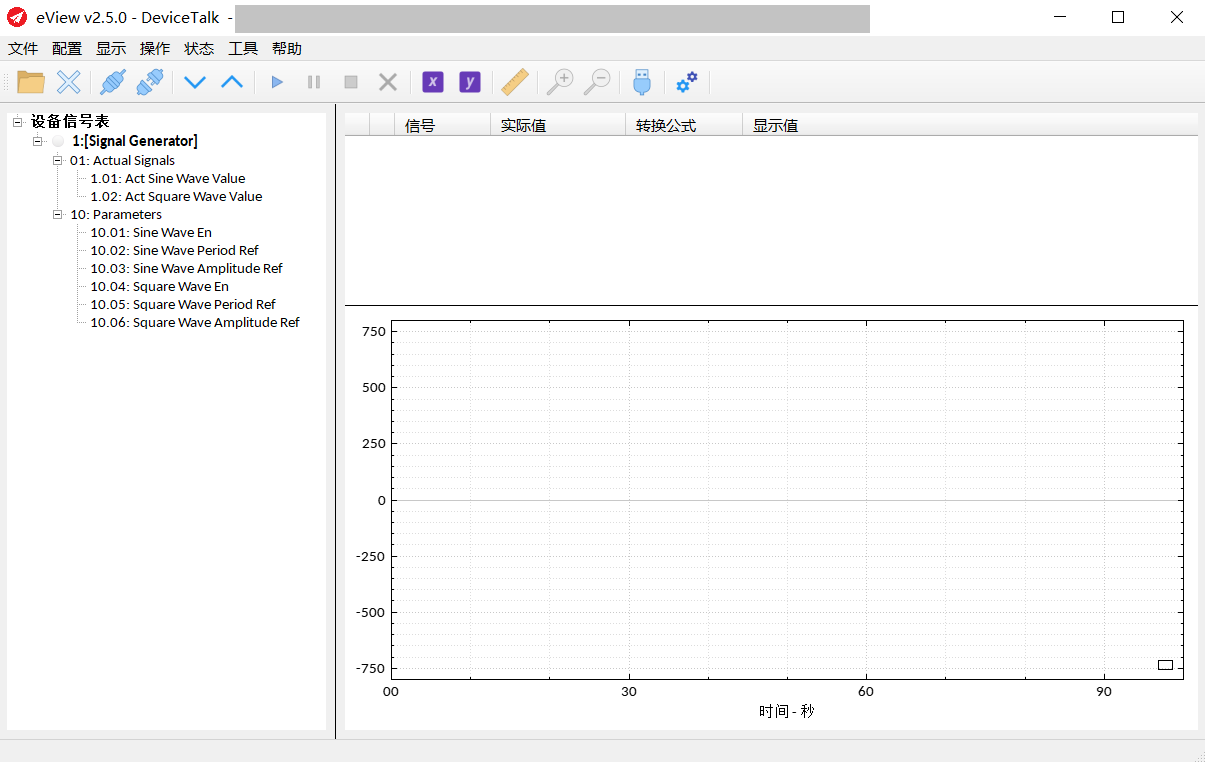

载入配置文件：
打开modpar格式的设备配置文件。
通讯信号的设置：

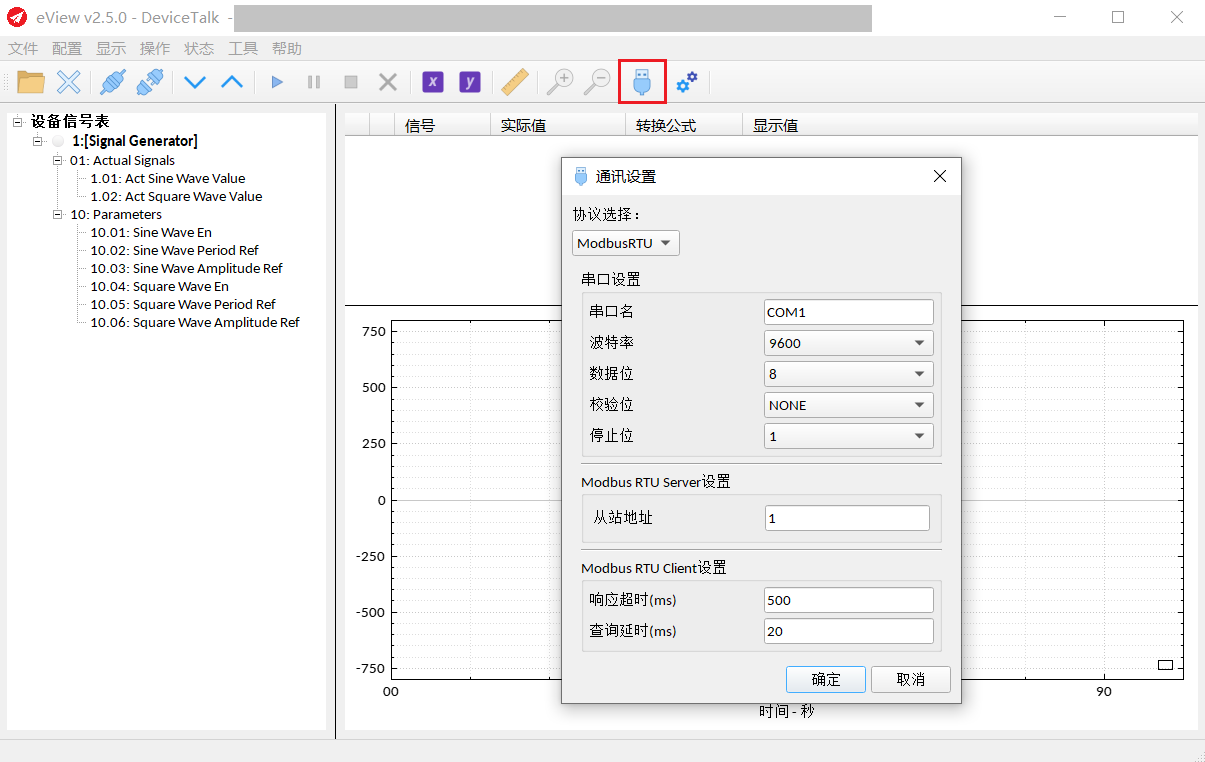

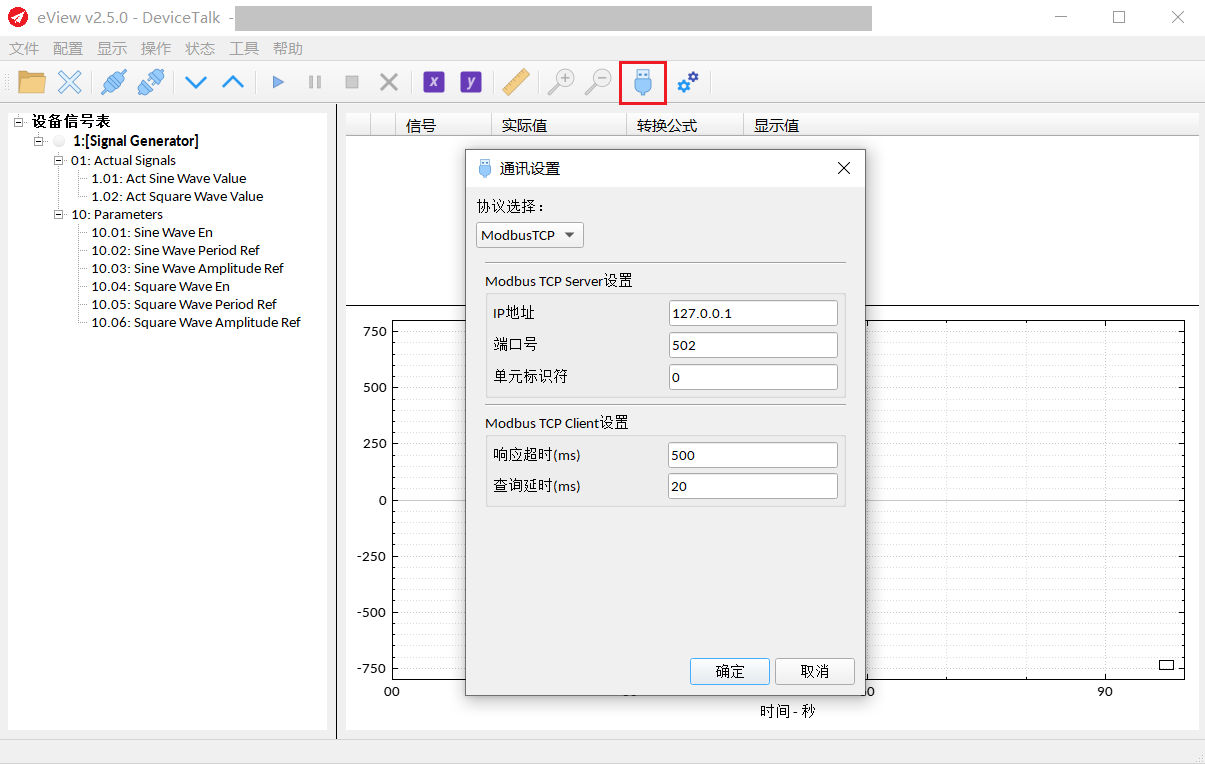

点击通讯设置按钮可以进入通讯设置。在这里，可以选择Modbus RTU或者Modbus TCP协议，并对其进行设置。

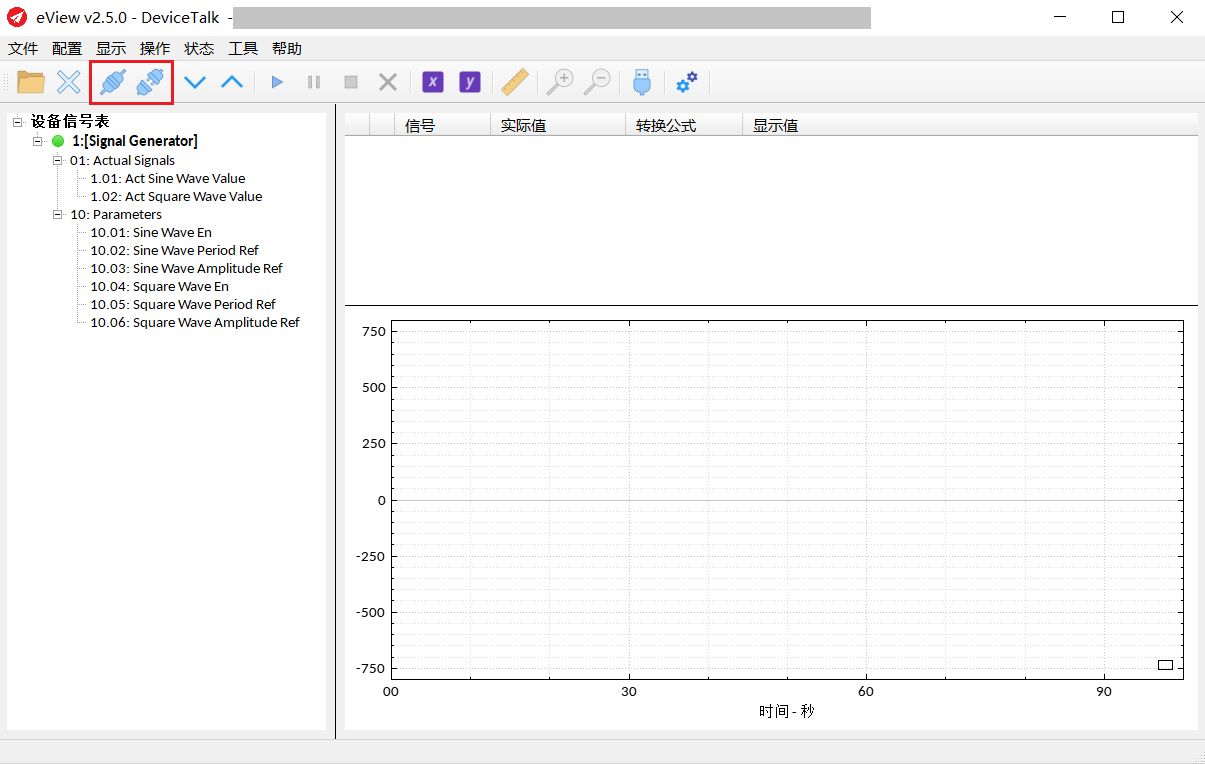

连接和断开：
点击连接或者断开按钮，可以分别进行设备的连接或者断开。

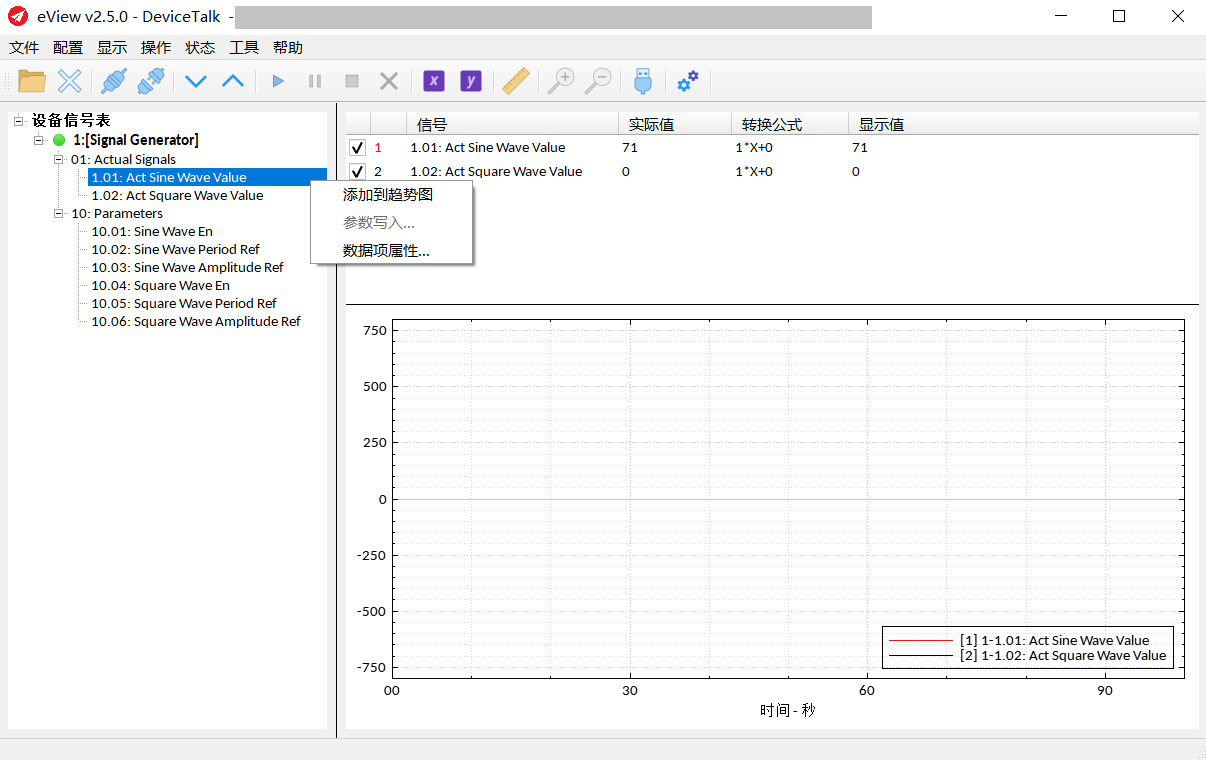

添加信号到实时显示：
通过双击左侧的信号，或者在信号的右键中选择“添加到趋势图“。
这里依次添加了2个信号到趋势图。
趋势图：

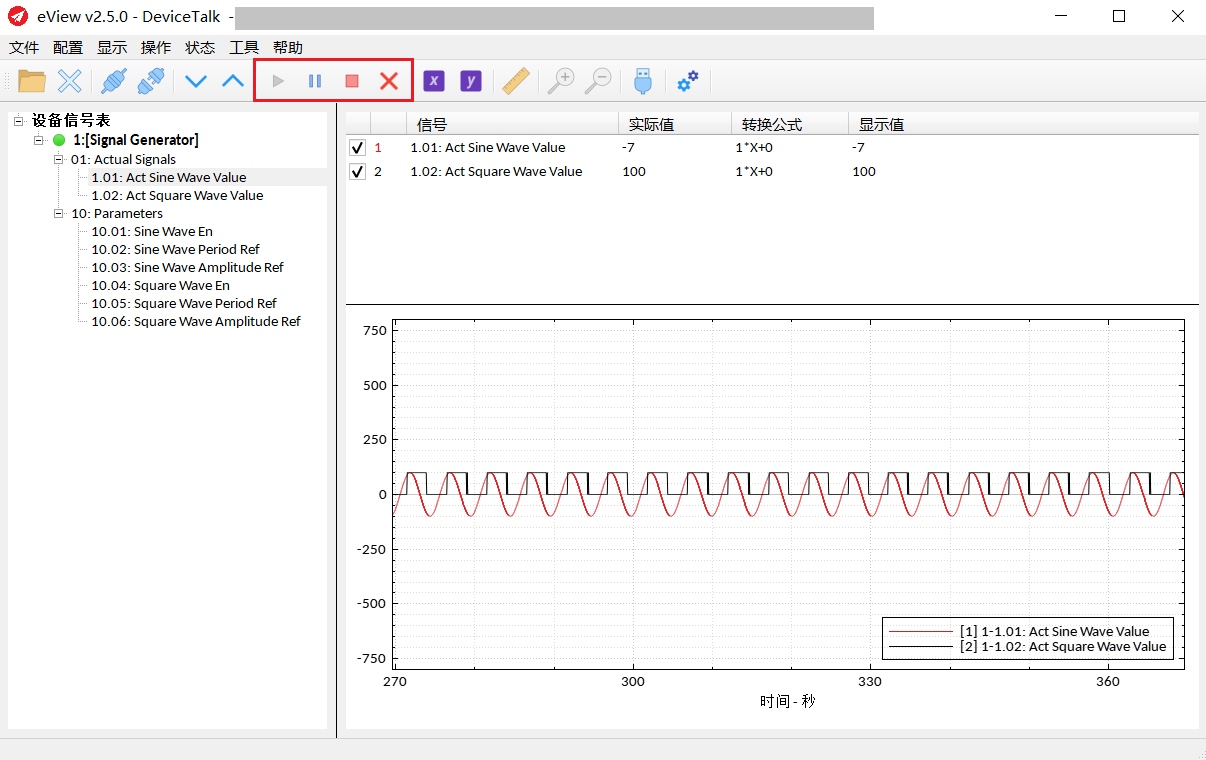

可以通过按钮操控趋势图的开始，暂停，停止和清空；
可以通过按钮进行X轴和Y轴的设置；

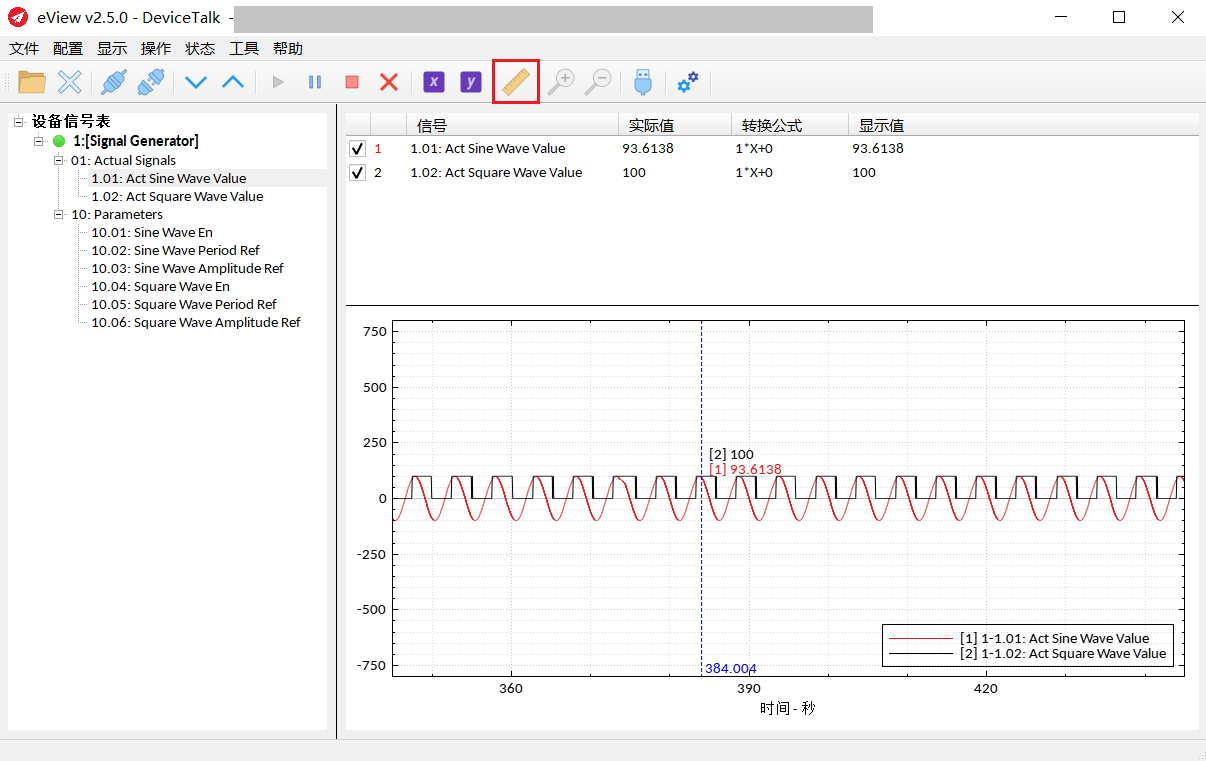

可以通过标记线来进行过往实时数据的观察；

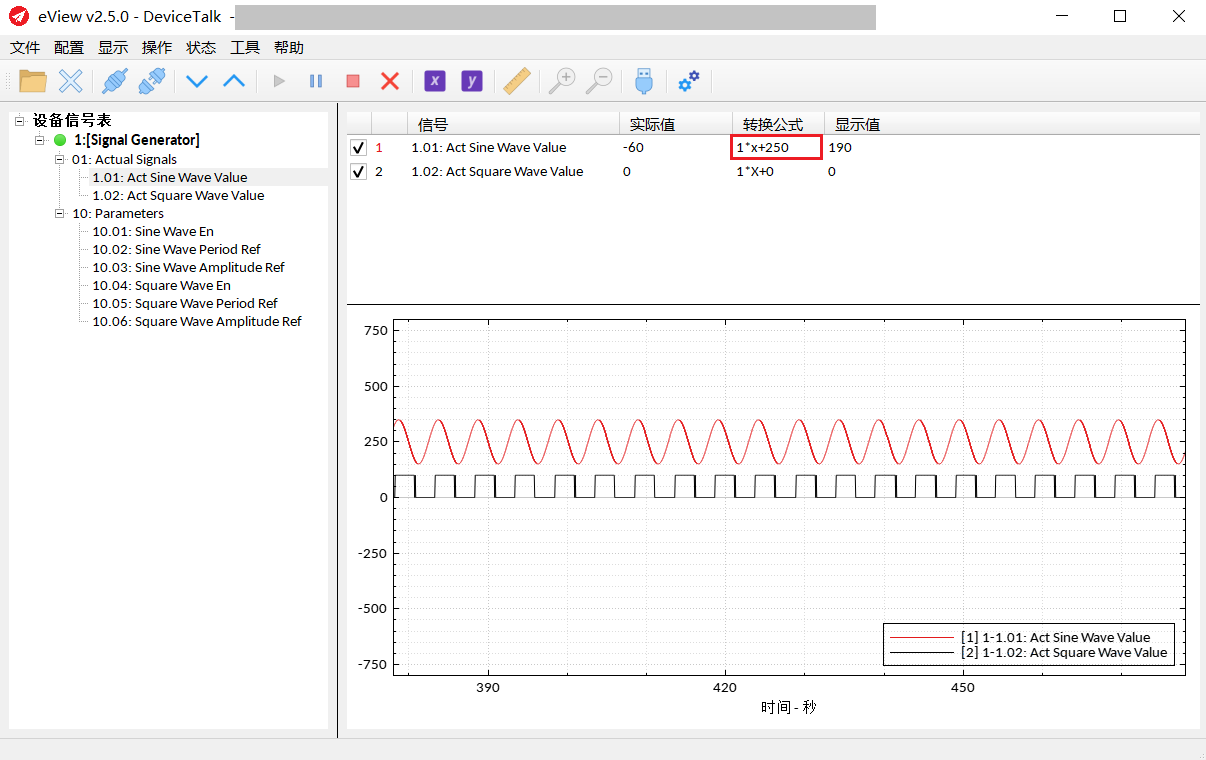

用户可以通过转换公式调整每个信号的显示值的位置，例如：
信号的写入：

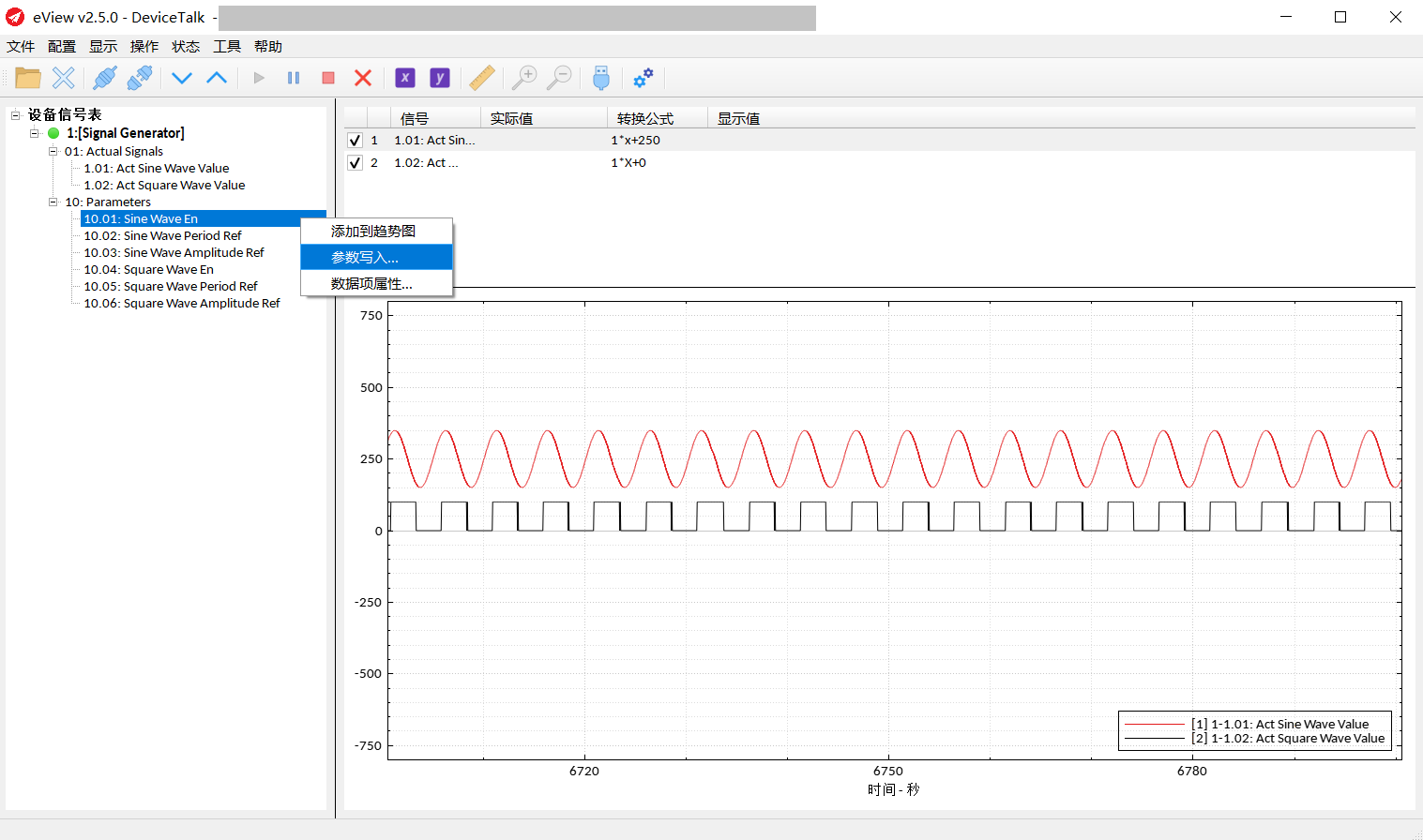

在信号的右键中选择“参数写入…”，在弹出的对话框中进行修改。
通常这会是一个文本的输入框；这个信号的类型是枚举，所以这里是方便使用的下拉菜单。
